概述：
CTZAZN系列电动双座调节阀由DDZ型系列直行程电动执行机构和双座阀两部分组成，以单相交流220N电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。
该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺等工业自动控制系统中。
性能特点：
1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
4、调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈，可提高自动调节精度。
6、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
7、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
结构材质：
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti
主要技术参数
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
25
|
32
|
|
阀座直径DN（mm）
|
26,24
|
32,30
|
40,38
|
50,48
|
66,64
|
80,78
|
100,98
|
125,123
|
150,148
|
200,197
|
252,248
|
303,297
|
|
额定流量系数Kv
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
流量特性
|
直线；等百分比
|
|
公称压力PN（Mpa）
|
1.6,4.0,6.4
|
4.0,6.4
|
|
连接型式
|
法兰连接：PN1.6按JB78-59标准，PN4.0，6.4按JB79-59标准
|
|
出轴推力（N）
|
4000
|
6400
|
6400
|
16000
|
|
行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
全行程时间（s）
|
12.5
|
20
|
32
|
37
|
62
|
|
作用方式
|
电开式（K常用）；电关式（B）
|
|
输入信号
|
0~10mA 4~20Ma DC
|
|
供电电源
|
220V;50~60Hz
|
|
固有可调比R
|
30：1
|
主要技术性指标
|
项 目
|
技 术 性 能 指 标
|
|
基本误差%
|
≤±5
|
|
回 差%
|
≤3
|
|
死 区%
|
≤5
|
|
泄 漏 量%
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤±10；当Kv≤6.3时，≤±15
|
阀体材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力（Mpa）
|
适用温度范围（℃）
|
|
常温型
|
热片型
|
|
铸 铁
|
HT200
|
1.6
|
-20~200
|
-
|
|
铸 钢
|
Zg230~450
|
4.0,6.4
|
-40~250
|
-40~450
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0,6.4
|
-40~250
|
-60~450
|

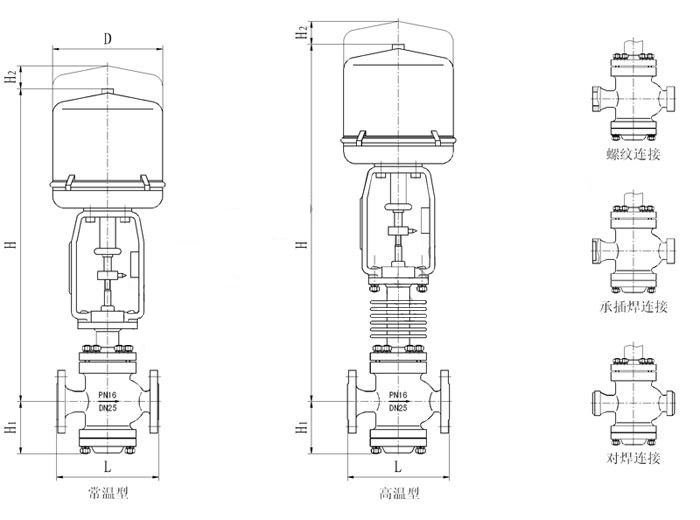

外形尺寸
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
结构长度
（L）
|
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
795
|
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
400
|
475
|
570
|
752
|
819
|
|
常温型
（H）
|
PN16/25
|
535
|
553
|
556
|
698
|
703
|
959
|
969
|
981
|
1061
|
1076
|
1109
|
1361
|
1458
|
|
PN40
|
540
|
558
|
561
|
703
|
708
|
964
|
974
|
986
|
1066
|
1081
|
1114
|
1366
|
1463
|
|
PN64
|
545
|
563
|
566
|
708
|
713
|
969
|
979
|
991
|
1071
|
1086
|
1119
|
1371
|
1468
|
|
高温型
（H）
|
PN16/25
|
735
|
753
|
756
|
898
|
903
|
1209
|
1219
|
1231
|
1381
|
1396
|
1429
|
1711
|
1808
|
|
PN40
|
745
|
763
|
766
|
908
|
913
|
1219
|
1229
|
1241
|
1391
|
1406
|
1439
|
1721
|
1818
|
|
PN64
|
755
|
773
|
776
|
918
|
923
|
1229
|
1239
|
1251
|
1401
|
1416
|
1449
|
1731
|
1828
|
|
H1
|
PN16/25
|
95
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
465
|
|
PN40
|
100
|
122
|
125
|
144
|
149
|
193
|
213
|
225
|
273
|
283
|
325
|
446
|
470
|
|
PN64
|
105
|
127
|
130
|
149
|
154
|
198
|
218
|
230
|
278
|
288
|
330
|
451
|
475
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
压力等级
|
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
|
