电动单座调节阀

产品型号:CTDHTS

公称通径 DN20-DN600,3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~800℃(超过500定制)
主要材质 WCB,304,316,316L,2520等
产品介绍
规格尺寸
应用案例
备注

概述:
        本公司的CTDHTS型电动调节阀其特点在于:在原Cv3000的基础上重量减轻了30%、高度减小了30%、流量增大了30%。是在Cv3000的基础上进行改进而成的。精小型电动调节阀整体具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。配以电动执行器,内含饲服功能,接受统一的4~20mA或1~5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。精小型电动调节阀广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。精小型电动调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。

该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用于电力、冶金、化工、轻纺等工业自动控制系统中。


主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN(mm)

10

12

15

20

26

32

40

50

66

80

10

125

150

200

额定流量系数Kv

1.2

2.0

3.2

5.0

8.0

12

20

32

50

8

120

200

280

450

流量特性

直线;等百分比

公称压力PN(Mpa)

1.6,4.0,6.4

连接型式

法兰连接:PN1.6按JB78-59标准,PN4.0,6.4按JB79-59标准

出轴推力(N)

250          4000

4000

6400

6400

行程L(mm)

10

16

25

40

60

全行程时间(s)

20            8

12.5

20

32

37

作用方式

电开式(K常用);电关式(B)

输入信号

0~10mA  4~20Ma  DC

供电电源

220V;50~60Hz

固有可调比R

30:1

主要技术性指标

项     目

技 术 性 能 指 标

基本误差%

≤±5

回    差%

≤3

死    区%

≤5

泄 漏 量%

0.01%×阀额定容量

额定流量系数误差%

≤±10;当Kv≤6.3时,≤±15

 阀体材料和适用温度范围

阀体材料

材料牌号

公称压力(Mpa)

适用温度范围(℃)

常温型

热片型

铸    铁

HT200

1.6

-20~200

-

铸    钢

Zg230~450

4.0,6.4

-40~250

-40~450

铸不锈钢

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

4.0,6.4

-40~250

-60~450

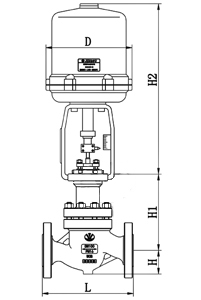

 外形尺寸

公称通径DN(mm)

A×B

L

H1

H2

PN1.6

PN4.0

PN6.4

常温型

热片型

20

230×460

180

190

190

653

804

65

25

185

190

200

665

816

99

32

200

210

210

671

822

105

40

220

230

235

683

834

116

50

230×530

250

255

265

698

849

131

65

275

285

295

789

949

165

80

300

310

320

792

952

173

100

350

355

370

796

956

177

125

260×630

410

425

440

847

1062

225

150

450

460

475

855

1070

233

200

550

560

570

894

1109

272
