森托克阀门(上海)有限公司

气动薄膜双座调节阀

产品型号:CTZJHN

公称通径 DN20-DN600,3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L等
产品介绍
规格尺寸
应用案例
备注

概述:
ZMABN型气动薄膜双座调节阀是自动调节系统中最常见的执行器之一,广泛用于石油、化工、冶金、电站等工业部门,它和调节阀等其他仪表配合,控制气体、液体、蒸汽等介质,使流量、压力、温度和液位等参数得到调节,从而实现生产过程自动化。
气动薄膜双座调节阀具有结构简单、允许压差大、动作可靠等优点,适用于密封要求不严的场合。


阀体:

型 式:直通双座铸造球型阀

公称通径:25、32、40、50、65、80、100、125、150、200、250、300mm

公称压力:PN1.6、4.0、6.4MPa

法兰标准:JB/T79.1-94、79.2-94等

材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封-40~+350℃

压盖型式:螺栓压紧式

填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

结构形式:标准型、散热型、低温型、波纹管密封型和保温夹套型(详见图1~图5)

阀内组件:

阀芯型式:双座柱塞型阀芯

流量特性:等百分比特性和线性特性

材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构:

型 式:多弹簧薄膜式执行机构

弹簧范围:20~100(标准)、40-200、80-240、20-60、60-100KPa

膜片材料:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力:140~400KPa

气源接口:RC1/4"

环境温度:-30~+70℃

阀作用型式:

气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

附件:

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

10

16

25

40

63

100

160

250

400

630

1000

1600

公称压力Mpa

1.6,4.0,6.4(常温型)  4.0,6.4(中温型)

行程mm

16

25

40

60

100

流量特性

直线、等百分比

介质温度℃

-15~+200、-40~+250(常温型)  -40~+450(中文型)

法兰尺寸

铸铁法兰尺寸按JB78   铸铁法兰尺寸按JB79

法兰型式

法兰密封面型式按JB77,其中铸铁法兰按光滑工铸钢法兰按凹式

阀体材料PN

1.6

HT200

4.0

6.4

WCB,ZG0Cr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式(常温型),热片式(中温型

可调比 R

30:1

执行机构主要技术参数

型       号

ZMAB-2

ZMAB-3

ZMAB-4

ZMAB-5

ZMAB-6

有效面积cm2

280

400

630

1000

1600

行    程mm

16

25

40

60

100

弹簧范围Kpa

20~100、40~200、20~60、60~100、80~240

主要技术性能指标

项                   目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回    差%

不带定位器

≤3.0

带定位器

≤1.0

死    区%

不带定位器

≤3.0

带定位器

≤0.4

允许泄漏量L/h

1×10-3×阀的额定流量

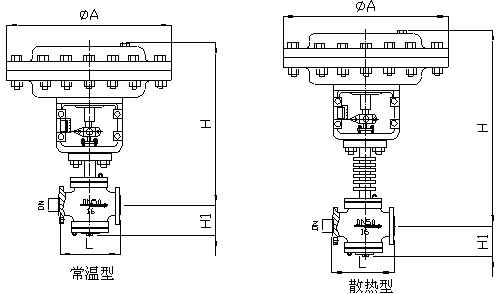

 外形尺寸

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

¢A

280

280

325

325

410

410

410

495

495

495

600

600

L

PN16

185

200

220

250

275

300

350

410

450

550

640

720

PN40

190

210

230

255

285

310

355

425

460

560

660

735

PN60

200

210

235

265

295

320

370

440

475

570

670

750

H1

常温型

565

570

645

650

975

885

900

1050

1060

1105

1516

1540

中温型

715

720

775

790

1030

150

1060

1265

1275

1320





H2

120

120

140

145

190

210

220

270

280

320

440

475
