概述：
ZMAQx 型气动薄膜三通调节阀有合流和分流的两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以代替两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称径大于80mm和压差较大的分流场合，不能互换使用。
阀体：
型 式：直通铸造球型阀
公称通径：合流阀：25～300mm、分流阀：80～300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
结构形式：标准型、散热型和波纹管密封型（详见图1～图6）
阀内组件：
阀芯型式：薄壁圆筒型阀芯
流量特性：抛物线特性和线性特性
材 料：不锈钢（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构：
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
阀作用型式：
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
附件：
定位器（IP8000型、HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
主要技术参数和性能指标
|
公称通径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公称压力Mpa
|
1.6,4.0,6.4
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线
|
|
介质温度℃
|
-20~+200、-40~+250（常温型） -40~+250（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78 铸铁法兰尺寸按JB79
|
|
法兰型式
|
法兰密封面式按JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体材质
|
HT200，WCB.ZG1Cr18Ni9Ti
|
|
阀芯材质
|
1Cr18NiTi
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
|
可调比 R
|
30:1
|
性能指标
|
项 目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±6
|
±1.5
|
|
回 差%
|
5
|
≤1.5
|
|
死 区%
|
4
|
≤0.6
|
|
始终点偏差
|
气开
|
始点
|
±2.5
|
±1.5
|
|
终点
|
±6.0
|
|
气关
|
始点
|
±6.0
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
±2.5
|
|
允许泄漏量L/h
|
10-3×阀的额定容量
|
允许压差
|
气源压力
|
弹簧范围
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14Mpa
|
20~100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|

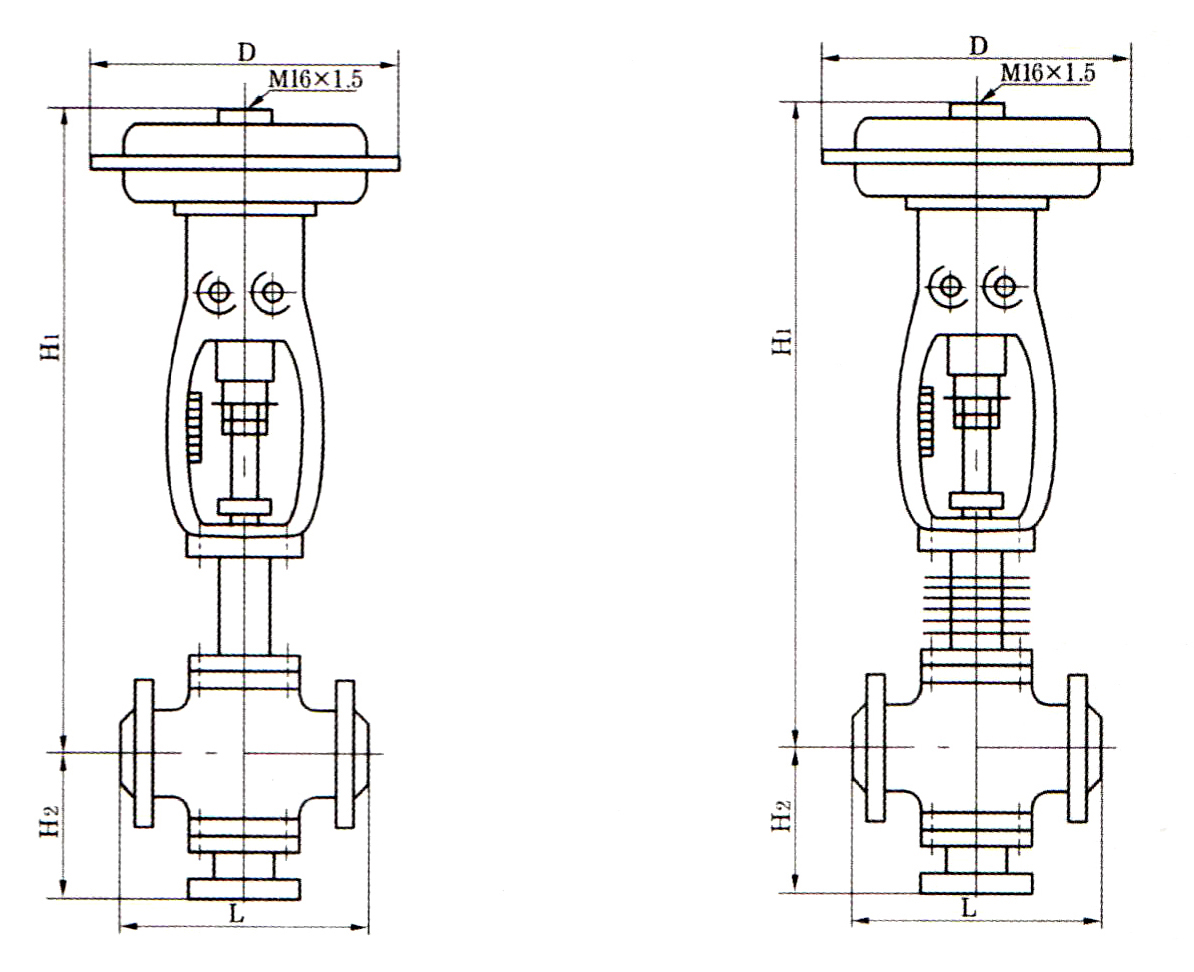

外形尺寸
|
公称通径
|
合流
|
分流
|
|
D
|
L
|
H1
|
H2
|
L
|
H1
|
H2
|
|
PN Mpa
|
PN Mpa
|
PN Mpa
|
PN Mpa
|
|
1.6
|
4.0
|
6.4
|
常温
|
中温
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
常温
|
中温
|
1.6
|
4.0
|
6.4
|
|
25
|
325
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
150
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
160
|
|
32
|
325
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
|
40
|
325
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
|
50
|
325
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
|
65
|
410
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
|
80
|
410
|
300
|
310
|
320
|
879
|
1042
|
210
|
230
|
240
|
300
|
310
|
320
|
885
|
1050
|
225
|
250
|
265
|
|
100
|
410
|
350
|
360
|
370
|
873
|
1036
|
220
|
250
|
260
|
350
|
360
|
370
|
900
|
1060
|
245
|
275
|
285
|
|
125
|
495
|
410
|
430
|
440
|
1029
|
1244
|
260
|
300
|
300
|
410
|
430
|
40
|
1050
|
1265
|
285
|
320
|
325
|
|
150
|
495
|
450
|
465
|
475
|
1046
|
1261
|
280
|
320
|
320
|
450
|
465
|
475
|
1060
|
1275
|
305
|
340
|
345
|
|
200
|
495
|
550
|
560
|
570
|
1075
|
1290
|
320
|
380
|
380
|
550
|
560
|
570
|
1105
|
1320
|
350
|
400
|
410
|
|
250
|
600
|
635
|
660
|
670
|
1451
|
1320
|
|
474
|
474
|
635
|
660
|
670
|
1525
|
2800
|
|
540
|
540
|
|
300
|
600
|
720
|
740
|
770
|
1512
|
1560
|
|
584
|
584
|
720
|
740
|
770
|
1545
|
1820
|
|
612
|
612
|
