概述：
气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它广泛应用于石化、轻纺等行业张一般流体介质和工艺条件且安装空间紧凑的自动控制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒组成。
结构特点：
1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
阀体：
型 式：直通单座铸造球型阀
公称通径：25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型（见图1～图5）
阀内组件：
阀芯型式：压力平衡式阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构：
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
阀作用型式：
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
附件：
定位器（IP8000型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
调节机构主要技术参数
|
公称通径（mm）
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径（mm）
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力（Mpa）
|
0.6 1.6 4.0 6.4
|
|
行 程（mm）
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线、等百分比
|
|
介质温度（℃）
|
-15~200（常温型）、-40~+250、-40~450（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
|
|
法兰形式
|
法兰密封面型式JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体
材质
|
PN
(Mpa)
|
0.6,1.6
|
HT200
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
|
可调比R
|
50：1
|
|
气源接头
|
M16×1.5
|
执行机构主要技术参数
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20~100(标准)；40-200；80~240；20~60；60~100
|
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
始终点偏差%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
终点
|
±2.5
|
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
回 差%
|
不带定位器
|
≤3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
带定位器
|
≤1.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
死 区%
|
不带定位器
|
≤3.0
|
允许泄露量1/h
|
1×103×额定容量
|
|
带定位器
|
≤0.4
|
|
额定行程偏差%
|
±2.5
|

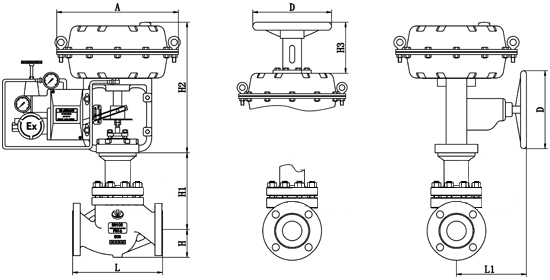

外形尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
|
H3 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
|
A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
D |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
