概述：
气动单座调节阀由气动多弹簧薄膜执行机构和流阻单座组成，新型阀体机构紧凑、流道通畅，具有大的流量系数。
本产品操作稳定，具有可靠性、宽大的可调范围等特点。它必将以独特的有点在广泛应用中取得高质量的控制效果。
阀体：
型 式：直通单座铸造球型阀
公称通径：20、25、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式：标准型、散热型、低温型、波纹管密封型、保温夹套型和衬氟型（见图1～图5）
阀内组件：
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构：
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
阀作用形式：
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
附件：
定位器（IP8000型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
.gif)
调节机构主要技术参数
|
公称通径（mm）
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径（mm）
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力（Mpa）
|
0.6 1.6 4.0 6.4
|
|
行 程（mm）
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线、等百分比
|
|
介质温度（℃）
|
-15~200（常温型）、-40~+250、-40~450（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78，铸钢法兰尺寸按JB79
|
|
法兰形式
|
法兰密封面型式JB77，其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体
材质
|
PN
(Mpa)
|
0.6,1.6
|
HT200
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
|
可调比R
|
50：1
|
|
气源接头
|
M16×1.5
|
执行机构主要技术参数
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20~100(标准)；40-200；80~240；20~60；60~100
|
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
始终点偏差%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
终点
|
±2.5
|
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
回 差%
|
不带定位器
|
≤3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
带定位器
|
≤1.0
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
死 区%
|
不带定位器
|
≤3.0
|
允许泄露量1/h
|
1×10-4×阀额定容量
|
|
带定位器
|
≤0.4
|
|
额定行程偏差%
|
±2.5
|

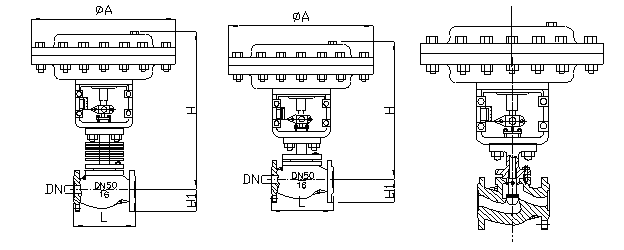

外形尺寸
|
DN
|
L
|
H
|
H1
|
重量（kg）
|
￠A
|
|
PN6
PN16
|
PN40
|
PN64
|
普通
|
高温
|
PN16
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
184
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
10
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
615
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
650
|
670
|
690
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
740
|
770
|
800
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
