概述：
调温阀由主阀、付与温包三部分组成，根据用户需要，分别有控制阀后与阀前温度两种结构。
控制阀后温度的结构与原理
在工作前主阀芯处于关闭位置，付阀芯处于开启状态，介质由箭头方向流经主阀体、付阀芯入A室，有少量介质由B孔流出，当A室压力增大后，介质经C孔外接管与冷凝器流入主膜室D，推动活塞，顶开主阀芯，介质就直接从进口流经阀入储热箱，当被控介质升到设定值时，温包内液体膨胀，驱使波纹管，失去付阀芯渐趋关闭，A室与D室压力也随之下降，主阀芯在弹簧的作用下也随之关闭。当储热箱温度低于设定值时，付阀芯在温包波纹管的作用下又随着开启，A室与D室的也相应增大，顶开主阀芯，使储热箱温度上升，这样周而复始的进行自动调节，因而控制了被控介质的温度。
制阀前温度的结构与原理
在工作前主阀芯与付阀芯均处于关闭位置，其结构与控制阀后温度基本相同，不同之处在于付阀芯安装在付阀下方，处于常闭状态，因此当温度升高时，主阀芯反而顶开，起着稳定阀前温度的作用，所以其原理与控制阀后温度适行其反。
用途与特点：
自力式温度调节阀（简称调温阀），该阀最大的特点无需任何外加能源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，使用在防止对过热或热交换场合，该阀结构简单，操作方便，精度高、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
阀门材质：
主阀体：ZG230-450、（1Cr18Ni9Ti）
付阀体：45#、（1Cr18Ni9Ti）
主阀芯软密封塞片：聚四氟乙烯
付阀芯、阀杆、波纹管：1Cr18Ni9Ti
主阀座、温包、毛细管：H62、1Cr18Ni9Ti
.jpg)

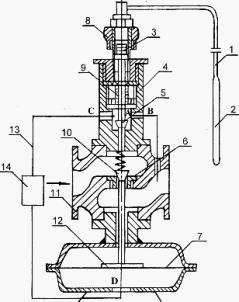

1、 毛细管 2、 温包 3、 温包波纹管 4、 付阀体 5、 付阀芯 6、 阀座 7、 膜片 8、 调节手轮
9、 付阀芯波纹管 10、 主阀芯 11、 主阀体 12、 活塞 13、 外接管 14、 冷凝器（介质≥175℃）
技术参数
|
公称通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力PN（MPa）
|
1.6
|
|
流量能力（m3/h）
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
额定行程（mm）
|
6
|
8
|
10
|
14
|
20
|
|
温度调节范围（℃）
|
10~20 20~40 30~50 40~50 50~60
60~70 70~80 80~100 ……180~200
|
|
调节精度（℃）
|
±2
|
|
使用介质
|
蒸汽、水、油、气体
|
|
允许泄漏量
|
硬密封
|
10-4×阀体定容量
|
|
软密封
|
“0”
|
|
毛线管长度
|
3mm
|
5mm
|
10mm
|
|
温包扦入深度
|
270
|
470
|
630
|
|
联接螺纹
|
3/4
|
