自力式压力调节阀

产品型号:CT820

公称通径 DN20-DN600,3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~600℃
主要材质 WCB,304,316,316L等
产品介绍
规格尺寸
应用案例
备注

概述:

CTZZYP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(CTZZYP)、套筒(CTZZYM)、双座(CTZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调(K型)。

阀门材质:

阀体:WCB、304、316

阀芯、阀座:304、316

阀杆:1Cr18Ni9Ti、1Cr18Ni12Mo2Ti

膜片:丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶

膜盖:A3、A4钢涂四氟乙烯

填料:聚四氟乙烯、柔性石墨

弹簧:60Si2Mn

导向套:HPb59-1

规格参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

7

11

20

30

48

75

120

190







额定行程(mm)

8

10

14

20

25

40

50

允许压差(MPa)

2.5

2.0

1.6

1.0

公称压力(MPa)

1.6 4.0 6.4

流量特性

快开

压力调节

范围(KPa)

15~50、40~80、60~100、80~140、

120~180、160~220、200~260、240~300、
280~350、330~400、380~450、

430~500、480~560、540~620、

600~700、680~800 780~900、

880~1000、600~1500、1000~2500

调节精度(%)

±5

工作温度℃

液体≤120;气体≤80;

带冷凝器和散热片≤350(适用于高温工况)

适用介质

执水、气体、蒸汽、低粘度介质

允许泄漏量

硬密封

(L/h)

单座≤10-4×阀额定容量;

双座、套筒≤5×10-3阀额定容量

 软密封

(ml/min)

 0.15

0.30

 0.45

0.60

 0.90

1.7

4.0

 6.75

减压比

最大

10

最小

1.25

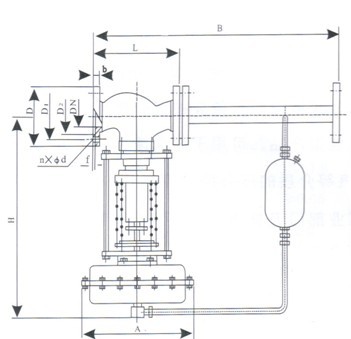

规格尺寸



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

383

512

603

862

1023

1380

1800

 H

压力
调节
范围
MPa

15~140

470

520

540

710

780

840

880

915

130~300

455

500

520

690

760

800

870

880

280~500

450

490

510

680

750

790

860

870

480~1000

445

480

670

740

780

850

860

A

压力
调节
范围
MPa

15~140

280

400

120~300

200

280~500

70                               100

480~1000

70

100

280
