概述：
直接作用型自力式压力(差压)调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
产品特点：
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。
注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。
规格型号
|
类别
|
压力控制型调节阀
|
差压控制型调节阀
|
|
阀后压力调节阀
|
阀前压力调节阀
|
差压上升阀关闭
|
差压上升阀开启
|
|
硬密封
|
软密封
|
硬密封
|
软密封
|
硬密封
|
软密封
|
硬密封
|
软密封
|
|
型号
|
CTV230 D01
|
CTV231 D01
|
CTV230 D02
|
CTV231 D02
|
CTV230 D03
|
CTV231 D03
|
CTV230 D04
|
CTV231 D04
|
|
规格
|
DN15-250
|
技术参数
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
额定流量系数 kvs
|
3.2
|
5
|
8
|
12.5
|
20
|
32
|
50
|
80
|
125
|
160
|
320
|
450
|
630
|
|
公称压力 Mpa
|
1.6 ； 4.0
|
|
Z 值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
最高工作温度℃
|
V230 V231
|
液体≤ 140 ；气体≤ 80
|
|
硬密封 V230
|
配隔离罐≤ 200
|
配隔离罐和加长件≤ 300＊
|
|
配隔离罐和散热片≤ 200
|
|
压力平衡元件
|
波纹管
|
滚动膜片
|
|
法 兰 标 准
|
DIN (亦可按用户要求提供法兰标准)
|
|
阀 体 材 质
|
铸钢、铸不锈钢
|
|
阀 芯 材 质
|
不锈钢；软密封为不锈钢镶嵌橡胶圈
|
|
最高工作压力 mpa
|
公称压力(注意△ pmax 及工作压力与工作温度的关系)
|
|
重量KG
|
6.3
|
6.7
|
9.7
|
13
|
14
|
17
|
29
|
33
|
60
|
70
|
80
|
140
|
220
|

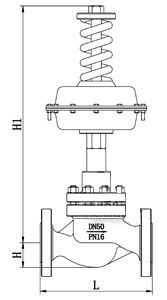

规格尺寸
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
H |
52.5 |
57.5 |
67.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
122.5 |
140 |
167.5 |
225 |
230 |
|
H1 |
615 |
645 |
650 |
710 |
730 |
745 |
760 |
800 |
890 |
960 |
1050 |
|
|
