结构特点和用处:

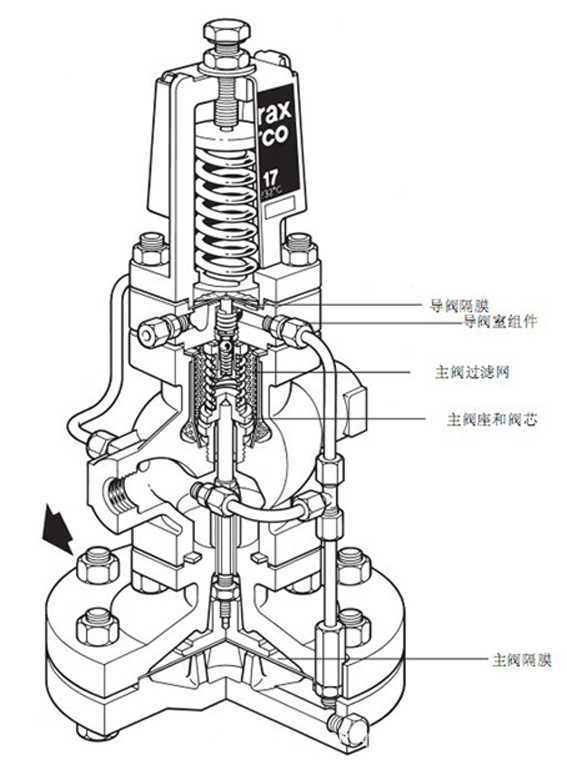

本系列 减压阀 是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。
零件材质:
阀体:WCB
阀盖: WCB
阀座: 2Cr13
阀瓣: 2Cr13
阀杆: 2Cr13
膜片: 1Cr18Ni9Ti
调节弹簧: 60Si2Mn

灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意:该系列产品的压力调节范围是0.2-1.7barg。

主要技术参数和性能指标:
公称压力(Mpa)
|
2.5
|
壳体试验压力(Mpa)*
|
3.75
|
密封试验压力(Mpa)
|
2.5
|
最高进口压力(Mpa)
|
2.5
|
出口压力范围(Mpa)
|
0.02-1.6
|
压力特性偏差(Mpa)△P2P
|
GB12244-1989
|
流量特性偏差(Mpa)P2G
|
GB12244-1989
|
渗漏量
|
GB12245-1989
|
主要技术参数:
公称压力
|
PN25
|
PMA最高允许压力
|
25bar g @ 120℃
|
TMA最高允许温度
|
232℃
|
TMI最低允许温度
|
-10℃
|
PMO最大工作压力*
|
17bar g
|
TMO最大工作温度
|
DP17 232℃
|
DP17G 120℃
|
TMIO最低工作温度
|
0℃
|
出口压力范围(barg)
|
0.2-1.7
|
最高冷态测试压力
|
38bar g
|
规格尺寸:
DN
|
L
|
H1
|
H
|
D
|
15
|
147
|
235
|
145
|
207
|
20
|
154
|
235
|
145
|
207
|
25
|
160
|
235
|
145
|
207
|
32
|
180
|
250
|
160
|
220
|
40
|
16
|
250
|
160
|
220
|
50
|
230
|
270
|
180
|
220
|
