概述:
相关名称:自力式微压调节阀,自力式氮封阀,自力式高精度调节阀,带指挥器自力式调节阀
CTZZYVP型指挥器操作自力式压力调节阀由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。
特点:
主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。该阀压力设定在指挥器上实现,方便、快捷,压力设定值在运行中也可随意调整;控制精度高,可比一般ZZY型直接操作自力式压力调节阀高一倍,适合于控制精度要求高的场合。
特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。
符合国家标准的新一代阀门产品,其特点有:
1.无需外加驱动能源的节能型自控系统,设备费用低,适用于各种工况环境;
2.结构简单,维护工作量小;
3.设定点可调且范围宽,便于用户在设定范围内连续调整;
4.执行机构敏感,极微小的压力变化即可会检测出,控制精度高;
该产品特别适用于个行业的储罐的气封系统及安全保护系统。如储罐氮封。
阀门材质:
气动活塞式执行机构,指挥器: 组合件
阀体,阀盖: ZG230-450,ZG0Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
推杆,阀杆: 2Cr13,1Cr18Ni9
阀座: 1Cr18Ni9Ti
阀芯(软密封)/填料: 聚四氟乙烯
波纹膜片: 丁腈橡胶夹增强涤纶织物
弹簧: 1Cr18Ni9Ti、60Si2Mn
(1).jpg)

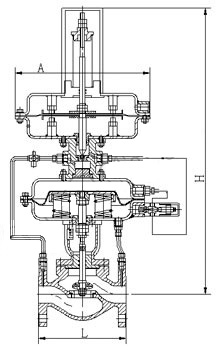

规格尺寸
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
A
|
395
|
H
|
680
|
690
|
710
|
720
|
735
|
797
|
837
|
1050
|
L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
主要参数及主要性能指标
公称通径DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
阀座直径(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
额定流量系数Kv
|
0.32
|
5
|
8
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
压力调节范围KPa
|
0.1~0.5、0.4~5.0、4.0~12.0、
|
公称压力PN(MPa)
|
1.6
|
被调介质温度(℃)
|
-5~+100
|
流量特性
|
快开
|
调节精度(%)
|
≤±5
|
执行机构有效面积(cm2)
|
100
|
200
|
280
|
400
|
信号接口
|
内螺纹M10×1
|
M16X1
|
压力调节范围(KPa)
|
0.1~0.5
|
重量KG
|
18
|
18
|
25
|
27
|
40
|
55
|
80
|
108
|
130
|
150
|
0.4~5.0
|
20
|
20
|
27
|
30
|
45
|
60
|
86
|
115
|
140
|
160
|
0.5~7
|
22
|
22
|
30
|
34
|
50
|
66
|
92
|
120
|
150
|
170
|
