概述：
本减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水、空气和非腐蚀性液体管路中。
结构及用途：
该阀主要由阀体、阀盖、弹簧、活塞、阀座等组成，采用阀后压力直接传递作用于活塞上，下方压盖可保持最佳平衡状态，动作灵敏快捷，适用于介质温度0~90℃的水、空气和非腐蚀性液体管路上，可取规分区管，简化和节省系统设备，降低工程造价。
主要零件材料：
阀体 阀盖 底盖： WCB
阀座： 2Cr13
阀瓣： 2Cr13
阀杆： 2Cr13
缸套： 2Cr13/25（镀硬络）
活塞： 2Cr13
O型圈： 丁晴橡胶
密封圈： 丁腈橡胶
膜片： 夹织物丁腈橡胶
调节弹簧： 60Si2Mn
主要技术参数
|
公称压力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
壳体试验压力（Mpa）
|
1.5
|
2.4
|
3.75
|
|
密封性试验压力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
最高进口压力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
出口压力范围（Mpa）
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
压力特性偏差（Mpa）△P2P
|
GB12244-1989
|
|
流量特性偏差（Mpa）P2G
|
GB12244-1989
|
|
渗漏量
|
0
|
|
工作温度
|
0℃~80℃
|
|
*：壳体试验不包括膜片、阀盖
|

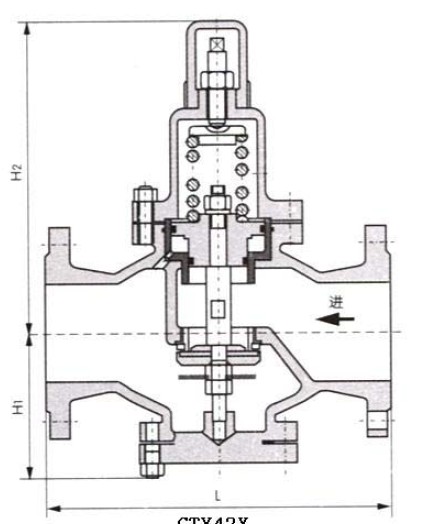

外形尺寸
|
公称通径
|
L
|
H1
|
H2
|
|
PN16/25
|
PN40/64
|
PN16
|
PN25
|
PN40
|
PN64
|
PN16
|
PN25
|
PN40
|
PN64
|
|
20
|
160
|
160
|
170
|
90
|
90
|
90
|
90
|
220
|
220
|
220
|
220
|
|
25
|
180
|
200
|
200
|
95
|
95
|
100
|
105
|
255
|
255
|
265
|
365
|
|
32
|
200
|
220
|
220
|
100
|
100
|
100
|
110
|
255
|
255
|
265
|
365
|
|
40
|
220
|
240
|
240
|
115
|
115
|
130
|
130
|
325
|
325
|
330
|
330
|
|
50
|
250
|
270
|
270
|
120
|
120
|
135
|
135
|
325
|
325
|
330
|
330
|
|
65
|
260
|
280
|
300
|
125
|
126
|
130
|
145
|
330
|
330
|
340
|
355
|
|
80
|
310
|
330
|
330
|
135
|
135
|
150
|
160
|
340
|
340
|
340
|
340
|
|
100
|
350
|
380
|
380
|
108
|
108
|
185
|
185
|
317
|
317
|
360
|
360
|
|
125
|
400
|
450
|
450
|
190
|
200
|
200
|
245
|
560
|
560
|
565
|
565
|
|
150
|
450
|
500
|
500
|
205
|
210
|
240
|
280
|
580
|
580
|
585
|
585
|
|
200
|
500
|
560
|
560
|
220
|
245
|
245
|
310
|
630
|
630
|
635
|
635
|
|
250
|
600
|
|
|
270
|
|
|
|
750
|
|
|
|
|
300
|
800
|
|
|
310
|
|
|
|
780
|
|
|
|
|
350
|
850
|
|
|
390
|
|
|
|
850
|
|
|
|
|
400
|
900
|
|
|
420
|
|
|
|
925
|
|
|
|
