固定比例式减压阀

产品型号:CTYB43X

公称通径 DN20-DN600,3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:
我公司生产的固定比例式减压阀外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。比例式减压阀利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力,目口在管路中有压力的情况下,活塞两端的面积差构成了阀前与阀后的压力差。我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。
结构原理:
固定比例式减压阀采用法兰连接形式、活塞式结构形式,阀座密封面材料为橡胶,公称压力PN10~PN16,阀体材料为铜的固定比例式减压阀。主要结构由阀体、进口压盖、活塞、出口压盖及O 型圈、密封垫等零件组成。全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定,即减“动压”又减“静压”,材料采用全铜,适用于清洁水和海水,不怕结垢和锈独。
主要零件材料:

阀体: 锡青铜 不锈钢 铸铁
内件: 锡青铜 不锈钢 锡青铜或不锈钢


主要技术参数



适用介质

水、气体

适用温度

≤90℃

压力误差

≤8%

最小开启压力

2∶1

0.2MPa

3∶1

0.3MPa

连接形式

法兰、内螺纹

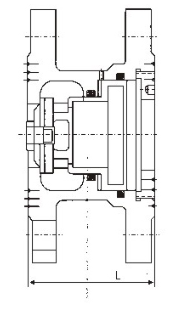

规格尺寸



型号

公称通径DN(mm)

L(mm)

MSYX-43GT-10

50

85

65

102

80

122

100

140

125

160

150

178

200

230

MSYX-43GT-16

50

85

65

102

80

122

100

140

125

160

150

178

200

230
