泄氮阀

产品型号:CTZZV

公称通径 DN20-DN600,3/4´´-24´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L,2520等
产品介绍
规格尺寸
应用案例
备注

概述:

CTZZV型自力式微压调节阀(氮封装置泄氮阀)是 一种无需外加能源,利用被调介质本身压力变化而实现自动条件诶,具有动作灵敏,控制精度高,节约能源等特点.

本系列微压阀公称压力为0.1MPa,从30mmH2O至0.1MPa均可分段调节,广泛适用于煤气、天然气、液化气、氧气、氮气等各种微压工业气体的减压或泄压稳压的自动调节控制,或各种油品、化学品、液体储罐气封。

CTZZV-C型压差调节型常用于工业燃烧炉系统控制两种物料混合(如煤气/空气)的配比,达到理想的燃烧状态。

阀本体部分:

结构大类:自力式

结构类型:单座平衡型 双座平衡型

阀芯型式:压力平衡型

公称压力:0.1MPa

阀门口径:DN20~100(3/4~4″)

适用温度:-20~+80℃ 0~+200℃

泄漏标准:Ⅳ、V、Ⅵ级

连接方式:法兰、螺纹、焊接

主要零件常用材料:

阀体、阀盖:ZG230~450/ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M

阀芯、阀座:1Cr18Ni9Ti、304、316、316L以上+PTFE

垫片:不锈钢+柔性石墨

膜盖:A3、1Cr18Ni9Ti

波纹膜片:丁腈、乙丙、氟、耐油橡胶

弹簧:60Si2Mn

阀杆:1Cr18Ni9Ti、304、316、2Cr13

导压管:铜、不锈钢

注:特殊要求可供其它材料,具体材质以订货合同为准。

工作原理:

设定点压力通过导压管传递到执行机构,使执行机构动作并与弹簧建立一个动态平衡,当设定点压力发生了改变时,平衡被破坏,弹簧产生一个力使阀芯移动,从而使设定点压力重新回到设定值。

控制方式:

微压型(CTZZV型):应用于微压场合控制设定点的压力恒定,设定点最小压力可达30mmH2O。

压力型(CTZZV-C型):控制两点差压恒定的调节阀,常用于控制两种物料配比或两点保持一个恒定的差压。

特点:

自力式微压调节阀无需外加能源,能在无电无气的场合工作,记方便又节约了能源;

执行机构配用超薄膜片外加敏感弹簧设计,整机具有极高的灵敏度,设定压力可达30mmH2O;

膜片式压力补偿设计,完全消除压力波动对调节精度的影响,使设定点压力更加稳定;

整机采用无填料设计,阻力小;

压力分段范围细且相互交错,选用方便;

压力设定方便,运行时可连续无干扰地进行设定,免维护使用;

配专用取压管及接头,安装更加简捷,可靠。



压力调节范围确定:

设定压力调节范围分段详见规格与技术参数表,应尽量将常用压力设定值选取在范围的中间值附近。

自力式调节阀本身是一个调节系统,阀本身又有一定的压降要求,对阀后压力调节型(B型),为保证阀后压力设定值的精度,其阀前压力必须在一定范围内,即≥1.2倍设定压力。

作用方式:

1.压闭型(B型)

控制阀后压力的调压阀,其初始位置的阀芯在开启位置,当设定点压力升高,阀开度逐渐减小,直至阀后压力稳定在要求的给定值。

压开型(K型)

控制阀前压力的调压力阀,其初始位置的阀芯在关闭位置,当设定点压力逐渐升高,阀逐渐打开,直到阀前压力稳定要求的给定值。

2.差压型(C型)

控制两点压差恒定的调节阀,常用于控制两种物料配比或两点保持一个恒定的压差。

主要技术参数及指标



公称通径DN(mm)

20

25

32

40

50

65

80

100

额定流量系数Kv

7

11

20

30

48

75

120

190

额定行程mm

8

10

14

20

25

公称压力PN(MPa)

0.1

法兰规格

1.6MPa

设定点压力调节

范围(KPa)

0.3~0.8、0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、

31~38、36~44、42~51、49~58、56~66、64~78、76~90、88~100

调节精度(%)

±5~10

温度设定范围(℃)

-20~+80

泄漏量等级

Ⅳ级(10-4×阀额定容量)、Ⅵ级(微气泡级)

重量(KG)

12

13

14

16

19

28

45

78

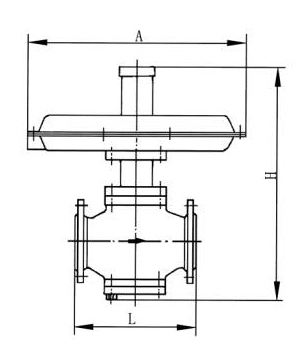

规格尺寸



DN

20

25

32

40

50

65

80

100

A

308

394

308

394

308

394

394

394

H

ZZCP/ZZVP

376

465

365

445

445

490

490

510

ZZCN









536

536





L

ZZCP/ZZVP

150

160

180

200

230

290

310

350

ZZCN









222

222





重量 G(Kg)

12

13

15

17

20

28

38

43

导压管螺纹接头

M16X1.5
