概述：
Q947固定式电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
结构用途：
两分式和三段式，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该阀前、阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。
该阀门适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

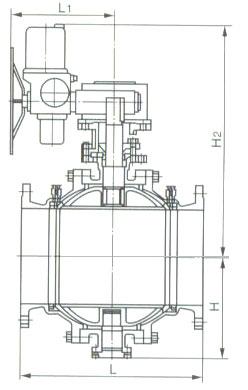

外形尺寸
|
PN1.0(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
100
|
|
150
|
394
|
150
|
280
|
240
|
210
|
22
|
8-23
|
538
|
165
|
|
200
|
457
|
200
|
335
|
295
|
265
|
24
|
8-23
|
580
|
229
|
|
250
|
533
|
250
|
390
|
350
|
320
|
26
|
12-23
|
637
|
265
|
|
300
|
610
|
300
|
440
|
400
|
368
|
26
|
12-23
|
684
|
393
|
|
350
|
686
|
350
|
500
|
460
|
428
|
26
|
16-23
|
796
|
514
|
|
400
|
762
|
400
|
565
|
515
|
482
|
26
|
16-25
|
842
|
765
|
|
450
|
864
|
450
|
615
|
565
|
532
|
28
|
20-25
|
874
|
930
|
|
500
|
914
|
500
|
670
|
620
|
585
|
28
|
20-25
|
904
|
1210
|
|
PN1.6(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
105
|
|
150
|
394
|
150
|
280
|
240
|
210
|
24
|
8-23
|
538
|
170
|
|
200
|
457
|
200
|
335
|
295
|
265
|
26
|
12-23
|
580
|
234
|
|
250
|
533
|
250
|
405
|
355
|
320
|
30
|
12-25
|
637
|
275
|
|
300
|
610
|
300
|
460
|
410
|
375
|
30
|
12-25
|
684
|
403
|
|
350
|
686
|
350
|
520
|
470
|
435
|
34
|
16-25
|
796
|
534
|
|
400
|
762
|
400
|
580
|
525
|
485
|
36
|
16-30
|
842
|
785
|
|
450
|
864
|
450
|
640
|
585
|
545
|
40
|
20-30
|
874
|
960
|
|
500
|
914
|
500
|
705
|
650
|
608
|
44
|
20-34
|
904
|
1250
|
|
PN2.5(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
|
100
|
305
|
100
|
230
|
190
|
160
|
24
|
8-23
|
470
|
85
|
|
125
|
381
|
125
|
270
|
220
|
188
|
28
|
8-25
|
520
|
117
|
|
150
|
403
|
150
|
300
|
250
|
218
|
30
|
8-25
|
538
|
180
|
|
200
|
502
|
200
|
360
|
310
|
278
|
34
|
12-25
|
580
|
246
|
|
250
|
568
|
250
|
425
|
370
|
332
|
36
|
12-30
|
637
|
300
|
|
300
|
648
|
300
|
485
|
430
|
390
|
40
|
16-30
|
684
|
444
|
|
350
|
762
|
350
|
550
|
490
|
448
|
44
|
16-34
|
796
|
586
|
|
400
|
838
|
400
|
610
|
550
|
505
|
48
|
16-34
|
842
|
860
|
|
450
|
914
|
450
|
660
|
600
|
555
|
50
|
20-34
|
874
|
1073
|
|
500
|
991
|
500
|
730
|
660
|
610
|
52
|
20-41
|
904
|
1315
|
|
PN6.4(MPa)
|
|
通径(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H
|
重量
|
|
50
|
292
|
50
|
175
|
135
|
105
|
88
|
26
|
4-23
|
380
|
50
|
|
65
|
330
|
65
|
200
|
160
|
130
|
110
|
28
|
8-23
|
424
|
65
|
|
80
|
356
|
80
|
210
|
170
|
140
|
121
|
30
|
8-23
|
434
|
80
|
|
100
|
432
|
100
|
250
|
200
|
168
|
150
|
32
|
8-25
|
456
|
111
|
|
125
|
508
|
125
|
295
|
240
|
202
|
176
|
36
|
8-30
|
525
|
170
|
|
150
|
559
|
150
|
340
|
280
|
240
|
204
|
38
|
8-34
|
554
|
220
|
|
200
|
660
|
200
|
405
|
345
|
300
|
260
|
44
|
12-34
|
594
|
290
|
|
250
|
787
|
250
|
470
|
400
|
352
|
313
|
48
|
12-41
|
704
|
500
|
|
300
|
838
|
300
|
530
|
460
|
412
|
364
|
54
|
16-41
|
731
|
710
|
|
350
|
889
|
350
|
595
|
525
|
475
|
422
|
60
|
16-41
|
786
|
1030
|
|
400
|
991
|
400
|
670
|
585
|
525
|
474
|
66
|
16-48
|
867
|
1350
|
