电动三通法兰球阀

产品型号:CTQ944/5F

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

三通球阀用于分流或汇合流通,是具有二面或四面阀座的多通口球阀,任一通口可用作入口而无泄漏,三通即可制成L型通口也可制成T型通口。电动三通球阀采用一体化结构,有输入控制信号(4—20mA DC或1—5VDC)及单相电源即可控制运转。产品广泛用于食品,环保,水处理,轻工,石油化工,造纸等行业。

结构特点:

三通球阀系列对介质流向的不同切换要求可分为Q44L 型与Q45T 型,如圈A. L型可实现对介质流向进行切换,亦可使相互垂直的两个通道连通或关闭。如图B.T 型可实现对介质的分流或混流,不仅可以实现介质流向的切换.也可使三个通道互相连通,还可以关闭任一通道.连通另外两个通道。本阀门具有结构紧决.造形美观.密封性能好等特点。

阀体:

形    式:      T型、L型三通球阀

公称通径:  15-300mm

公称压力:  PN1.6、4.0、6.4MPa,31.5MPa(定制)

连接形式: 法兰式按JB78-59  JB79-59

材   料:       HT200  ZG25I  ZG1Cr 18Ni9  WCB  ZG0Cr17Ni 12Mo2

上阀盖:      常温型:-20-+120℃

                      散热型:+120℃-+450℃

压盖形式:  螺栓压紧式

填   料:      V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉纺织填料,耐高温碳纤维填料

阀内组件:

阀芯形式:O型阀芯

流量特性:快开型

材    料:    1Cr18Ni9Ti  Oor17Ni 12Mo2衬聚四氟乙烯

密封面材料:聚四氟乙烯,硬密封

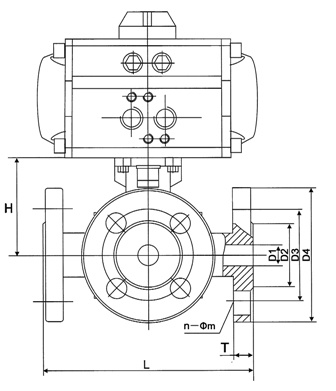

外形尺寸

通径(mm)

英寸

压力(Mpa)

尺寸(mm)

L

D1

D2

D3

D4

T

H

n-¢m

15

1/2

1.6

2.5

4.0

150

15

45

65

95

16

53

4-14

20

3/4

160

20

58

75

105

18

58.5

4-14

25

1

180

25

68

85

115

18

70

4-14

32

1 1/4

190

32

78

100

140

18

77.5

4-18

40

1 1/2

212

38

88

110

150

18

86.5

4-18

50

2

230

49

102

125

165

20

92

4-18

65

2 1/2

1.6

290

63

122

145

185

18

107

4-18

1.5/4.0

290

63

122

145

185

22

107

8-18

80

3

1.6

310

75

138

160

200

20

119

8-18

1.5/4.0

320

75

138

160

200

24

119

8-18

100

4

1.6

350

99

158

180

220

20

150

8-18

1.5/4.0

370

99

162

190

235

24

150

8-18

125

5

1.6

380

122

185

210

245

22

200

8-18

150

6

1.6

440

145

210

240

280

24

240

8-23

200

8

1.6

550

199

265

295

335

26

300

12-23

250

10

1.6

670

245

320

355

405

30

380

12-25

300

12

1.6

720

295

375

410

460

30

440

12-25
