电动三通螺纹球阀

产品型号:CTQ914/5F

公称通径 DN15-DN100,1/2´´-4´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

电动三通球阀采用回转式角行程电动执行机构,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制,三通球阀是综合国内外先进技术而开发的新型三通切换调节阀。标准球芯有L型三通爽口孔种,改变球芯与管道的相对角度。可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。

结构特点:

1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,纤维颗粒状的流体。也适用于密封要求较严格的场合。

2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连接或关闭。

3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通。同事可关闭任何一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。

4.T型阀芯孔道可使三条正交的管道相互连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道,使另外一条孔道切断,起改变介质流向作用。

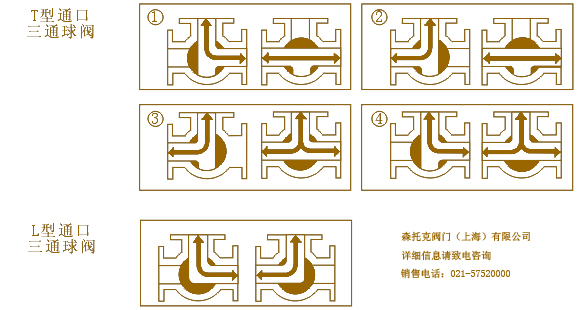

流向说明:





主要技术参数

形式
T型、L型三通球阀
公称通径DN(mm)
DN15~DN300
公称压力
1.6、2.5、4.0、6.4Mpa
流体范围
空气、水、气体、石油和石化产品、腐蚀性介质
工作温度
硬密封:-40℃~300℃
软密封:-40℃~180℃
泄漏量
0符合ANSIB16.104 5级标准
主要材质
阀体
(1)WCB (2)304 (3)316 (4)316L
阀芯
(1)304(2)316 (3)316L
阀座形式
不锈钢可动硬密封、PTFE软密封
表面处理
抛光

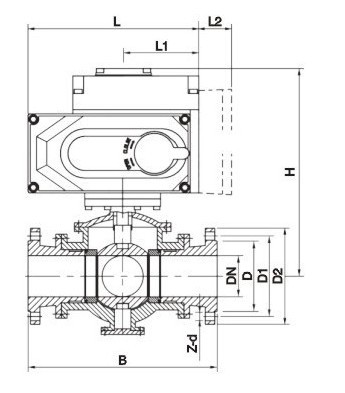

外形尺寸

G
φD
B
H1
H
L1
L2
L3
1/4″
11.2
60
148
35
50
40
123
3/8″
12.5
60
148
35
50
40
123
1/2″
15
75
163.50
35
65
40
160
3/4″
20
80
171.50
39
65
40
160
1″
25
90
179.5
50.5
65
40
189
1-1/4″
32
110
184
55.5
65
40
189
1-1/2″
38
120
195
66
82
40
189
2″
50
140
197.1
68.1
82
40
189
2-1/2″
65
185
222.5
93.5
82
40
189
3″
76
205
233
104
82
40
189
4″
100
240
241
112
116
40
266


                                           注:以上选配参数仅供参考,具体以实际情况为准
