电动法兰球阀

产品型号:CTQ941F

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

电动法兰球阀采用一体化结构,有输入控制信号(4~20mA DC或1-5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

产品特点:

1.流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当的小。

2.止推轴承见笑阀杆摩擦力矩,可是阀杆长期操作平衡灵活。

3.阀座密封性能好,采用聚四氟乙烯等材料支撑的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。

4.阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。

5.由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的试用寿命长。

6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

阀体:

形    式:         直通铸造或锻造阀、台湾三片式球阀,超短型对夹式球阀

公称通径:     15-300mm



连接形式:     法兰式按JB78-59 JB79-59

材   料:          HT200 ZG25I ZG1Cr 18Ni9 WCB ZG0Cr17Ni 12Mo2

上阀盖:        常温型 -20-+120℃

                        散热型 +120℃-+450℃

压盖形式:    螺栓压紧式

填   料:         V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉纺织填料,耐高温碳纤维填料

阀内组件:

阀芯形式:    O型阀芯

流量特性:    快开型

材    料:        1Cr18Ni9Ti Oor17Ni 12Mo2衬聚四氟乙烯

密封面材料:聚四氟乙烯,硬密封

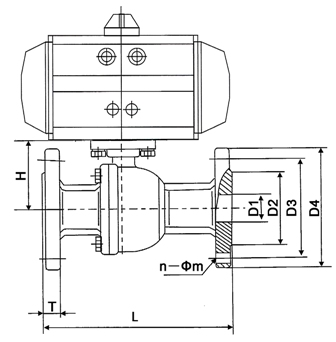

外形尺寸

通径(mm)

英寸

压力(Mpa)

尺寸(mm)

L

D1

D2

D3

D4

T

H

n-¢m

15

1/2

1.6

2.5

4.0

130

15

46

65

95

14

48

4-14

20

3/4

130

20

56

75

105

16

53

4-14

25

1

140

25

65

85

115

16

58

4-14

32

1 1/4

165

32

76

100

140

18

71

4-18

40

1 1/2

165

38

84

110

150

18

76

4-18

50

2

203

50

99

125

165

20

85

4-18

65

2 1/2

1.6

222

64

118

145

185

20

101.5

4-18

8-18

2.5/4.0

22

80

3

1.6

241

76

132

160

200

20

111.5

8-18

8-18

2.5/4.0

24

100

4

1.6

305

100

156

180

220

22

140

8-18

8-22

2.5/4.0

190

235

24

125

5

1.6

356

125

184

210

250

22

183

8-18

8-26

2.5/4.0

220

270

26

150

6

1.6

394

150

211

240

285

24

201

8-22

8-26

2.5/4.0

250

300

28

200

8

1.6

457

200

266

295

340

24

252

12-22

12-26

12-30

2.5

274

310

360

30

4.0

284

320

375

24

250

10

1.6

533

250

319

355

405

26

310

12-26

12-30

12-33

2.5

330

370

425

32

4.0

345

385

450

38
