概述:
电动V型球阀的阀芯上开有V型切口,选用调节型电动执行器,无需另配伺服放大器,输入(4~20mADC或1~5VDC)信号及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。硬密封阀座V型球阀在转动时可产生剪切力,可将纤维切断,防止卡死,具有流通能力大,调节精度高,可调比例大,密封性能好,重量轻等特点。适用于除小口径、角型、三通连接外的大部分场合,特别适用于泥浆和含有纤维介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
该阀有四种经典电动执行器可供用户选择,以AC220V、AC380V或DC24V电源电压作动力,接受(4~20mA、0~10mA或1~5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,完成启闭动作或调节动作。
产品特点:
1、引进德国技术设计结构简单、重量轻、材料成本低,比同样流通能力的直行程调节阀更经济。
2、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响。
3、防漏而用的阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金制成,通过一个合金的波纹弹簧进一步增强了阀
座的结构。
4、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性。
5、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能可防止球芯卡死,特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体,含聚合物、颗粒物、结晶体等流体控制场合。
.jpg)
主要规格参数
公称通径DN(mm)
|
25-400
|
公称压力PN(MPa)
|
1.6-6.4
|
公称压力
PS(MPa)
|
强度试验
|
2.4-9.6
|
密封试验
|
1.76-7.0
|
材料/代号
|
C
|
P
|
R
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
密封圈
|
聚四氟乙烯、不锈钢、硬质合金
|
填料
|
聚四氟乙烯、柔性石墨
|
适用
工况
|
适用介质
|
水,蒸汽,油品
|
硝酸类
|
醋酸类
|
适用温度
|
-28-400℃
|
-28-500℃
|
|
连接形式
|
对夹式、法兰式、法兰按JB79-59标准
|

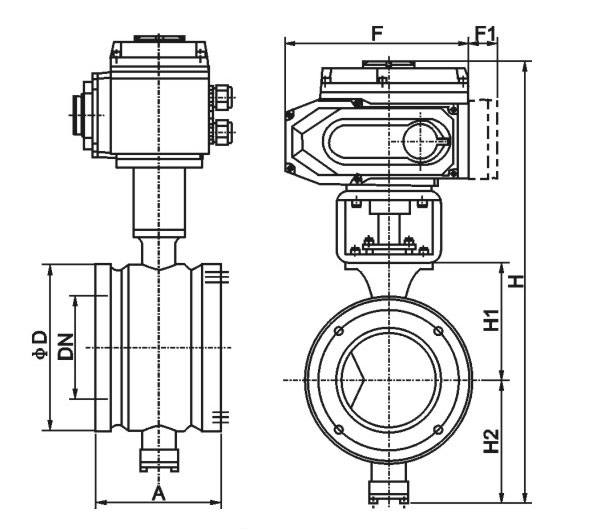

外形尺寸
公称通径DN(mm)
|
尺寸(mm)
|
A
|
φD
|
H1
|
H2
|
H
|
F
|
F1
|
15
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
20
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
25
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
32
|
62
|
φ78
|
80
|
75
|
400
|
188
|
40
|
40
|
62
|
φ82
|
85
|
75
|
405
|
188
|
40
|
50
|
75
|
φ100
|
87
|
95
|
430
|
188
|
40
|
65
|
80
|
φ120
|
105
|
115
|
460
|
188
|
40
|
80
|
100
|
φ131
|
115
|
125
|
520
|
268
|
40
|
100
|
115
|
φ158
|
125
|
125
|
530
|
268
|
40
|
125
|
130
|
φ180
|
140
|
155
|
570
|
268
|
40
|
150
|
160
|
φ216
|
153
|
165
|
600
|
268
|
40
|
200
|
200
|
φ268
|
200
|
195
|
680
|
268
|
40
|
250
|
240
|
φ325
|
225
|
225
|
730
|
268
|
40
|
