概述：
防爆型电动法兰球阀采用一体化结构，有输入控制信号（4~20mA DC或1-5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
阀体参数：
形 式： 直通铸造或锻造阀、台湾三片式球阀，超短型对夹式球阀
公称通径： 15-300mm
公称压力： PN1.6、4.0、6.4MPa，31.5MPa（定制）
连接形式： 法兰式按JB78-59 JB79-59
材 料： HT200 ZG25I ZG1Cr 18Ni9 WCB ZG0Cr17Ni 12Mo2
上阀盖： 常温型 -20-+120℃
散热型 +120℃-+450℃
压盖形式： 螺栓压紧式
填 料： V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉纺织填料，耐高温碳纤维填料
阀内组件：
阀芯形式： O型阀芯
流量特性： 快开型
材 料： 1Cr18Ni9Ti Oor17Ni 12Mo2衬聚四氟乙烯
密封面材料： 聚四氟乙烯，硬密封
主要技术参数
|
公称通径
|
DN15-DN400mm
|
|
公称压力
|
1.0、1.6、4.0、6.4Mpa
|
|
适用介质
|
汽油、柴油、煤气、硝酸类、醋酸类、粘性流体、浆料、易燃易爆、强氧化性介质等
|
|
介质温度
|
-40℃~180℃ -40℃~+350℃
|
|
泄漏量
|
0符合ANSIB16.104 5级标准
|
|
球体转角
|
90°
|
|
阀体材制质
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
阀座材料
|
聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温)
|
|
防爆等级
|
dIIBT4(6)
|

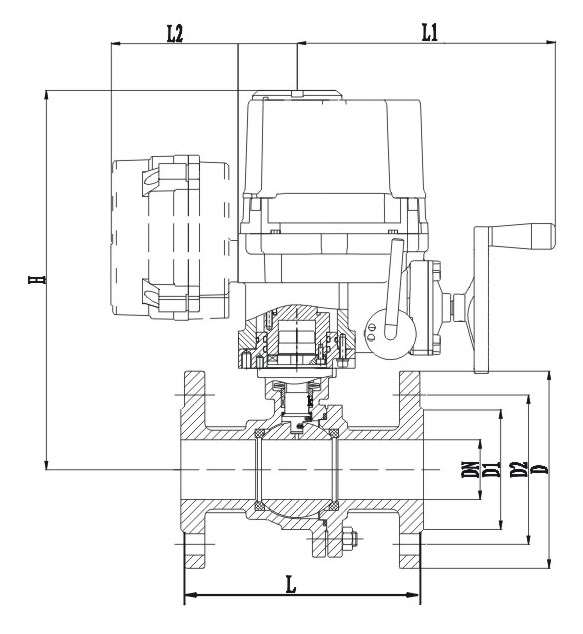

规格尺寸
|
公称通径DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
D2
|
D1
|
L2
|
H
|
L1
|
Z-d
|
|
15
|
130
|
95
|
65
|
45
|
136.5
|
284
|
216
|
4-14
|
|
20
|
140
|
105
|
75
|
55
|
136.5
|
284
|
216
|
4-14
|
|
25
|
150
|
115
|
85
|
65
|
136.5
|
284
|
216
|
4-14
|
|
32
|
165
|
135
|
100
|
78
|
136.5
|
284
|
216
|
4-18
|
|
40
|
180
|
145
|
110
|
85
|
136.5
|
284
|
216
|
4-18
|
|
50
|
200
|
160
|
125
|
100
|
136.5
|
284
|
216
|
4-18
|
|
65
|
220
|
180
|
145
|
120
|
136.5
|
328
|
216
|
4-18
|
|
80
|
250
|
195
|
160
|
135
|
140
|
380
|
270
|
8-18
|
|
100
|
280
|
215
|
180
|
155
|
140
|
387
|
270
|
8-18
|
|
125
|
320
|
245
|
210
|
185
|
140
|
426
|
276
|
8-18
|
|
150
|
360
|
280
|
240
|
210
|
140
|
458
|
290
|
8-23
|
|
200
|
400
|
335
|
295
|
265
|
140
|
698
|
290
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
140
|
780
|
290
|
12-25
|
